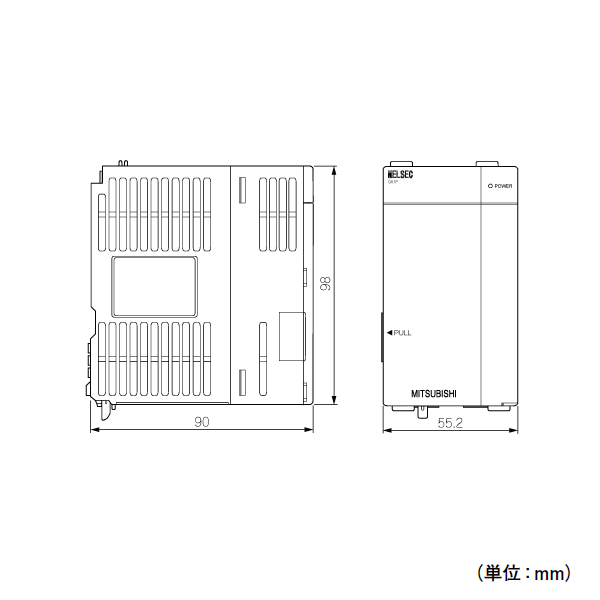

ベース装着位置 電源ユニット装着スロット 適合ベースユニット Q3□B, Q3□DB, Q6□B 入力電源 AC100〜240V +10％/-15％ (AC85〜264V) 入力周波数 50/60Hz ±5％ 入力電圧歪率 5％以内 入力最大皮相電力 105VA 突入電流 20A 8ms以内 定格出力電流 DC5V 3A DC24V 0.6A 外部出力電圧 DC24V ±10％ 過電流保護 DC5V 3.3A以上 DC24V 0.66A以上 過電圧保護 DC5V 5.5〜6.5V 効率 65％以上 部配線 端子ネジサイズ M3.5ネジ 適合電線サイズ 0.75〜2mm2 適合圧着端子 RAV1.25-3.5,RAV2-3.5 外形寸法 H 98mm W 55.2mm D 90mm 質量 0.39kg ■一般仕様 [使用周囲温度] 0〜55℃ [保存周囲温度] -25〜75℃（システムにAnS/Aシリーズユニットが含まれる場合，-20〜75℃） [使用周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [保存周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [耐振動] 　JIS B 3502, IEC 61131-2 に適合 　・断続的な振動がある場合 周波数：5〜8.4Hz，片振幅：3.5mm、周波数：8.4〜150Hz，定加速度：9.8m/s2、掃引回数：X,Y,Z各方向10回 　・連続的な振動がある場合 周波数：5〜8.4Hz，片振幅：1.75mm、周波数：8.4〜150Hz，定加速度：4.9m/s2 [耐衝撃] JIS B 3502, IEC 61131-2 に適合（147m/s2，XYZ3方向各3回） [使用雰囲気] 腐食性ガスのないこと [使用標高] 0〜2000m [設置場所] 制御盤内 [オーバボルテージカテゴリ] II 以下 [汚染度] 2以下 [装置クラス] Class 1
