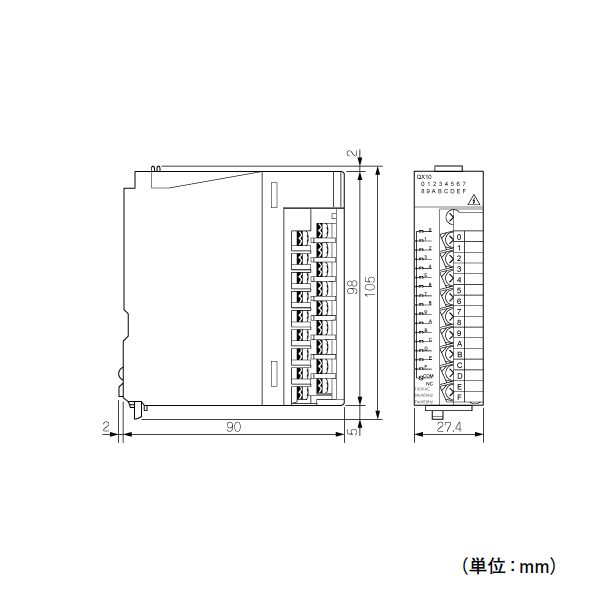

入力形式 DC入力(プラスコモンタイプ) 入力点数 16点 定格入力電圧 DC24V(+20/-15％,リップル率5％以内) 定格入力電流 約6mA 入力ディレーティング なし 入力ON電圧／ON電流 19V以上／4mA以上 入力OFF電圧／OFF電流 11V以下／1.7mA以下 入力抵抗 約3.9kΩ スロット占有数 1 入出力占有点数 16点(I/O割付:高速入力 16点) DC5V内部消費電流 60mA(TYP. 全点ON) 外形寸法 H 98mm W 27.4mm D 90mm 質量 0.20kg ■一般仕様 [使用周囲温度] 0〜55℃ [保存周囲温度] -25〜75℃（システムにAnS/Aシリーズユニットが含まれる場合，-20〜75℃） [使用周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [保存周囲湿度] 5〜95％RH，結露なきこと（システムにAnS/Aシリーズユニットが含まれる場合，10〜90％RH） [耐振動] 　JIS B 3502, IEC 61131-2 に適合 　・断続的な振動がある場合 周波数：5〜8.4Hz，片振幅：3.5mm、周波数：8.4〜150Hz，定加速度：9.8m/s2、掃引回数：X,Y,Z各方向10回 　・連続的な振動がある場合 周波数：5〜8.4Hz，片振幅：1.75mm、周波数：8.4〜150Hz，定加速度：4.9m/s2 [耐衝撃] JIS B 3502, IEC 61131-2 に適合（147m/s2，XYZ3方向各3回） [使用雰囲気] 腐食性ガスのないこと [使用標高] 0〜2000m [設置場所] 制御盤内 [オーバボルテージカテゴリ] II 以下 [汚染度] 2以下 [装置クラス] Class 1
